Рентгеновский аппарат Драйв Спутник
Характеристики
Описание

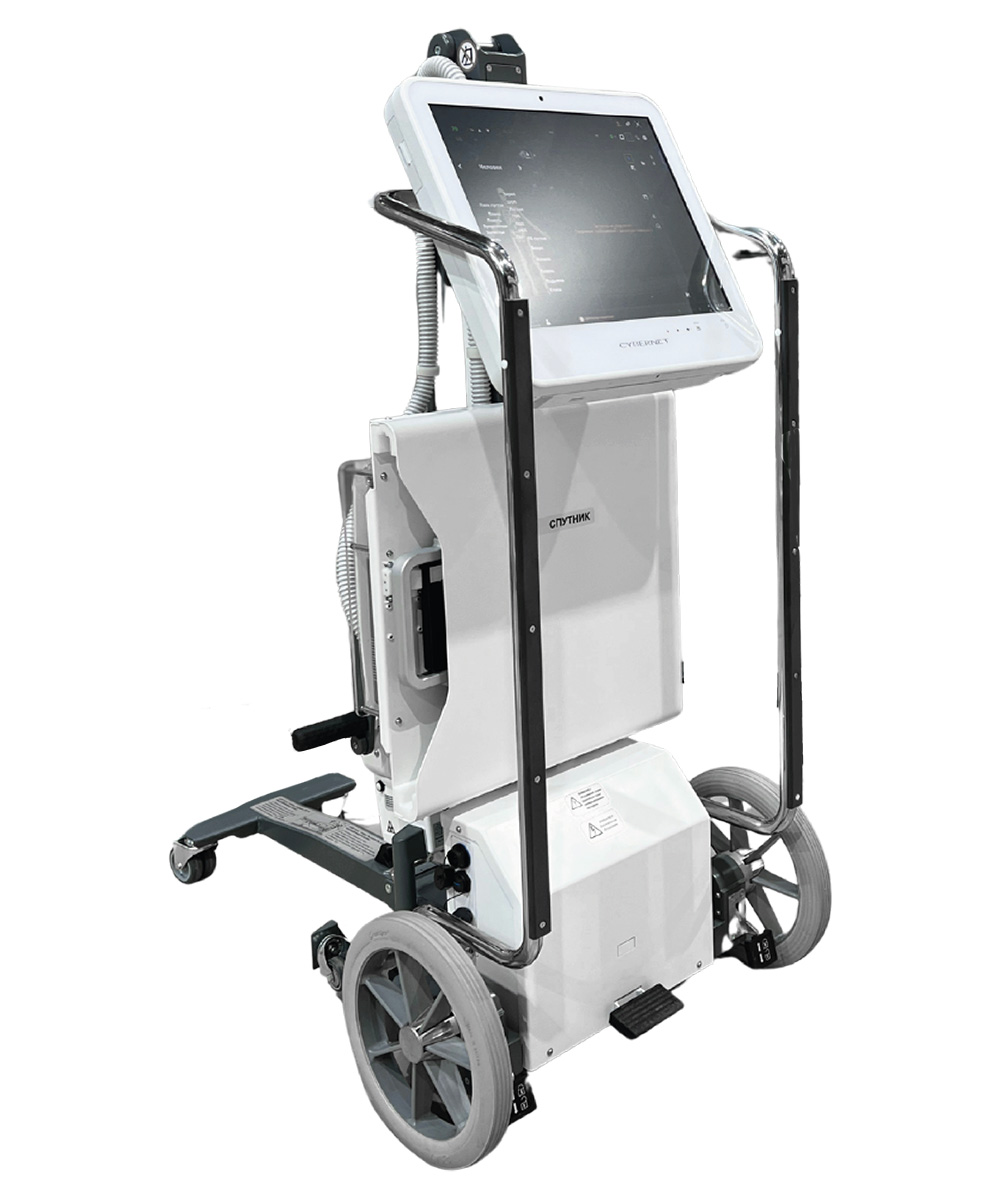

Рентгеновский аппарат Драйв Спутник – передвижной рентгеновский аппарат для проведения рентгенографии. Компактная маневренная тележка обеспечивает лёгкое перемещение аппарата в условиях ограниченного пространства, а изображения могут быть получены в положении пациента стоя, сидя или лёжа.
Модификации:
- Спутник 01 – классическая тележка с шарнирным плечом, питание только от внешней сети 230 В.
- Спутник 02 – более тяжёлая напольная стойка с плечом, поворачивающимся вокруг вертикальной оси на ±90°; помимо сети 230 В может работать от встроенных аккумуляторных батарей, что удобно при частых перемещениях между палатами без постоянного подключения к розетке.
Каждая модификация доступна с генератором мощностью 4.0 или 8.0 кВт, а также в исполнении с системой цифровой рентгенографии на базе беспроводного плоскопанельного детектора (индекс «.02» в обозначении, например Спутник 01-04.02).
| Параметр | Исполнение 4.0 кВт | Исполнение 8.0 кВт |
| Питающая сеть | Однофазная 230 В ± 10 % | |
| Анодное напряжение | 40-125 кВ (шаг 1 кВ) | |
| Анодный ток | 5-100 мА | |
| Длительность экспозиции | 0.001-10 с | |
| Потребляемая мощность | 6.6 кВ·А | 12.5 кВ·А |
Рентгеновская трубка с двумя фокусными пятнами (0.5/1.8 мм у исполнения 4.0 кВт и 0.6/2.8 мм у исполнения 8.0 кВт) и стационарным анодом обеспечивает номинальное напряжение до 125 кВ. Коллиматор R 72S со светодиодной подсветкой светового поля формирует квадратное поле облучения размером от 0×0 до 43×43 см на фокусном расстоянии 100 см с ручным управлением шторками.
В исполнении с системой цифровой рентгенографии изображение получают на переносном плоскопанельном детекторе VIVIX-S 1417NAW (Vieworks, Южная Корея) с передачей данных по Wi-Fi на консоль управления.
| Активная область | 358.4×430.08 мм |
| Матрица изображения | 2560×3072 пикселей |
| Размер пикселя | 140 мкм |
| Градационная разрешающая способность | 16 бит |
| Питание | Аккумуляторная батарея |
| Вес | 2.9 кг |
Консоль управления экспозицией и обработкой изображений оснащена 19-дюймовым LED-дисплеем и модулем Wi-Fi, подключена к источнику бесперебойного питания аппарата, что позволяет избежать частых включений и выключений при перемещении между палатами.
Габариты и масса:
- Спутник 01
- масса: 62 кг (65 кг – с цифровым детектором)
- габариты: 1660×670×2228 мм
- Спутник 02
- масса: 175 кг
- габариты: 730×640×2228 мм (730×640×1455 мм в парковочном положении плеча).
Типовой состав:
- Передвижной штатив с шарнирным плечом
- Моноблочный рентгеновский излучатель
- Рентгеновская диафрагма (коллиматор)
- Консоль управления экспозицией и обработки изображений
- Плоскопанельный цифровой детектор со специализированным ПО (для исполнений с системой цифровой рентгенографии)
